我们可以使用 gridspec_kw，gridspec 和 subplot2grid 指定不同比例的子图来创建不同大小的子图。

gridspec 方法

import matplotlib.pyplot as plt
from matplotlib import gridspec

fig = plt.figure()
spec = gridspec.GridSpec(ncols=2, nrows=1,
                         width_ratios=[2, 1])

ax0 = fig.add_subplot(spec[0])
ax0.plot(range(5), range(5, 10))
ax1 = fig.add_subplot(spec[1])
ax1.plot(range(5), range(5, 10))

plt.show()

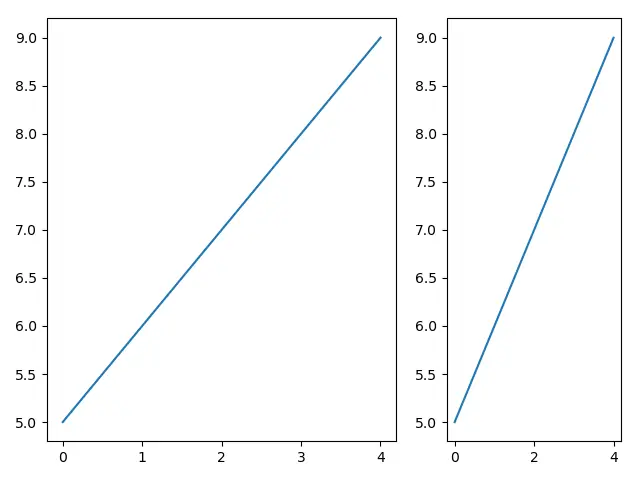

来自 gridspec 模块的 GridSpec 指定了子图网格的几何形状。我们可以设置行数，列数和布局参数，例如宽度和高度比。

spec = gridspec.GridSpec(ncols=2, nrows=1,
                         width_ratios=[2, 1])

它指定图形具有两列和一行，并且宽度比为 2:1。

ax0 = fig.add_subplot(spec[0])

如上所述，ax0 对象在地物中的位置为 0，或者可以使用 spec[0, 0] 使它更清晰。

gridspec_kw 方法

import matplotlib.pyplot as plt

fig, ax = plt.subplots(2, 2,
                       gridspec_kw={
                           'width_ratios': [2, 1],
                           'height_ratios': [1, 2]})

ax[0][0].plot(range(5), range(5, 10))
ax[0][1].plot(range(5), range(10, 5, -1))
ax[1][0].plot(range(5), range(5, 10))
ax[1][1].plot(range(5), range(10, 5, -1))

plt.show()

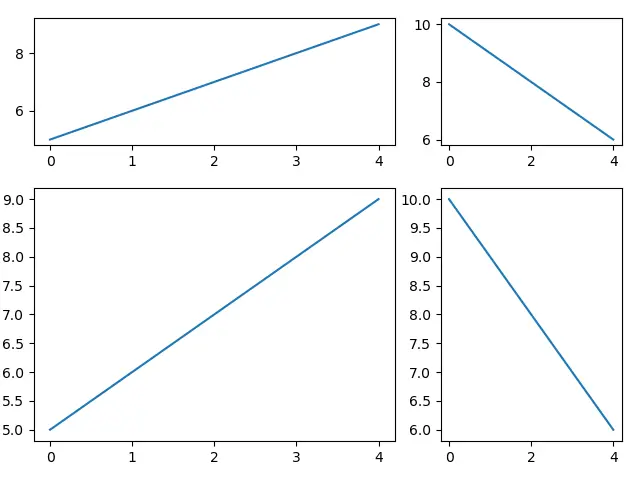

gridspec_kw 是具有 GridSpec 构造函数关键字的字典，用于指定子图的网格。

宽度比指定为 2:1，高度比设置为 1:2。

subplot2grid 方法

subplot2grid 允许子图在网格索引中占用多个单元格。

def subplot2grid(shape,
                 loc,
                 rowspan=1,
                 colspan=1,
                 fig=None,
                 **kwargs):

shape 是网格的形状，具有 2 个整数的序列，其第一个元素是行数，第二个元素是列数。

loc 是 axis 放置在网格中的位置。它也是 2 个整数的序列，其第一个元素是行号，第二个元素是列号。

rowspan 和 colspan 是 axis 向右（rowspan）或向底部（colspan）跨越的行数或列数。

工作代码示例：

import matplotlib.pyplot as plt

fig = plt.figure()

ax0 = plt.subplot2grid((1, 5), (0, 0), colspan=3)
ax1 = plt.subplot2grid((1, 5), (0, 3), colspan=2)

ax0.plot(range(5), range(5, 10))
ax1.plot(range(5), range(10, 5, -1))

plt.show()

ax0 = plt.subplot2grid((1, 5), (0, 0), colspan=3)
ax1 = plt.subplot2grid((1, 5), (0, 3), colspan=2)

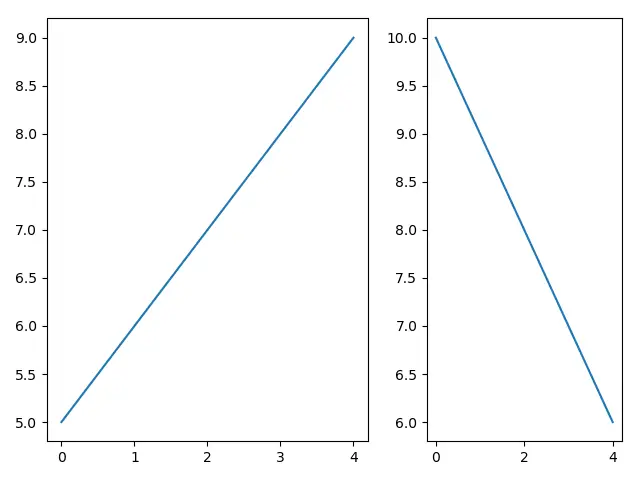

网格的形状为 (1, 5)，具有一行五列。

ax0 位于 (0, 0) 单元格中，占据 3 列，而 ax1 位于 (0, 3) 中，并且占据其他两列。
