在 Matplotlib 的本教程中，我们将简要介绍轴实例，并了解如何借助 Matplotlib 中的 add_axes() 方法将多个轴实例添加到图形中。

使用 Matplotlib 中的 add_axes() 方法创建多个轴

要在 Matplotlib 中添加一个轴或多个轴实例，请使用 add_axes() 方法。 添加轴时，我们需要将它们分配到图中的一个区域。

我们在 add_axes() 方法中指定其左下角的坐标及其大小和坐标。 范围应该是 0 到 1，我们还指定宽度和高度成比例而不是绝对。

让我们从导入所有需要的模块开始。

import matplotlib.pyplot as plot
import numpy as np
import matplotlib as mpl

我们创建一个图形，图形大小为 8 x 6 英寸。 使用 facecolor 参数将其背景颜色设置为黄色。

figure=plot.figure(figsize=(8,6),facecolor="yellow")

使用 add_axes() 方法添加三轴实例。 该方法接受一个元组来定义方向。

第一个参数是坐标x，第二个是y坐标，第三个是宽度，第四个是高度。 我们还将把面色设置为“青色”。

axes1=figure.add_axes((.1,.1,.5,.4),facecolor='cyan')
axes2=figure.add_axes((.3,.6,.3,.3),facecolor='cyan')
axes3=figure.add_axes((.7,.1,.2,.8),facecolor='cyan')

我们定义 x 和 y 值。 我们将使用 numpy 库中的一些函数。

x1=np.linspace(.10,10,100)
y1=10 * np.sin(x1)

现在，我们显示三个轴实例的图。 参数 x1、y1 和颜色为“navy”。

axes1.plot(x1,y1,color="navy")
axes2.plot(x1,y1,color="navy")
axes3.plot(x1,y1,color="navy")

完整源代码：

import matplotlib.pyplot as plot
import numpy as np
import matplotlib as mpl

figure=plot.figure(figsize=(8,6),facecolor="yellow")

axes1=figure.add_axes((.1,.1,.5,.4),facecolor='cyan')
axes2=figure.add_axes((.3,.6,.3,.3),facecolor='cyan')
axes3=figure.add_axes((.7,.1,.2,.8),facecolor='cyan')

x1=np.linspace(.10,10,100)
y1=10 * np.sin(x1)

axes1.plot(x1,y1,color="navy")
axes2.plot(x1,y1,color="navy")
axes3.plot(x1,y1,color="navy")
plot.show()

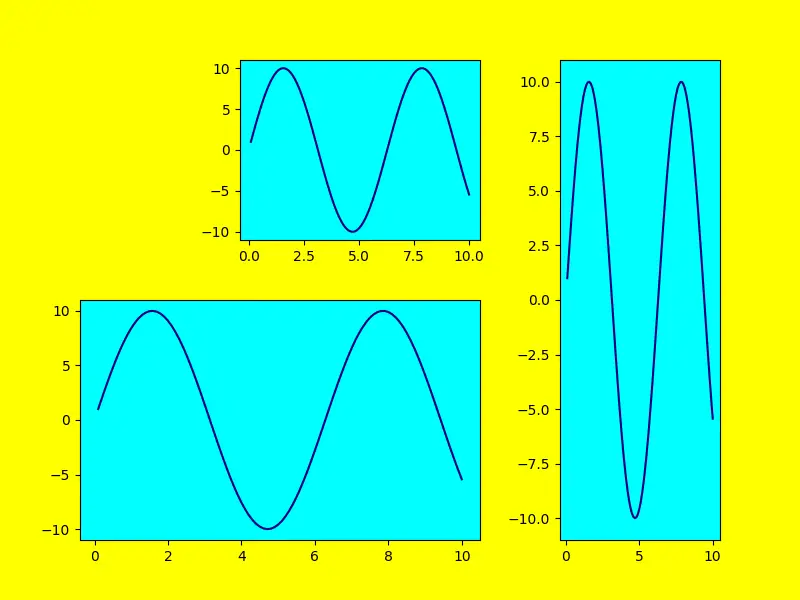

我们将得到一个具有三轴实例的图形。 在这张图中，我们可以看到所有坐标轴对应的坐标点。

输出:
