为了使用 Matplotlib 实时绘制数据或在 Matplotlib 中制作动画，我们不断地通过循环迭代然后绘制更新后的值来更新要绘制的变量。为了通过动画实时查看更新的绘图，我们使用了各种方法，例如 FuncAnimation() 函数，canvas.draw() 和 canvas_flush_events()。

FuncAnimation() 函数

我们可以通过更新变量 x 和 y 然后使用 matplotlib.animation.FuncAnimation 通过动画显示更新来实时更新图。

语法：

matplotlib.animation.FuncAnimation(fig,
                                   func,
                                   frames=None,
                                   init_func=None,
                                   fargs=None,
                                   save_count=None,
                                   *,
                                   cache_frame_data=True,
                                   **kwargs)

代码：

import numpy as np
import matplotlib.pyplot as plt
from matplotlib.animation import FuncAnimation

x = []
y = []

figure, ax = plt.subplots(figsize=(4,3))
line, = ax.plot(x, y)
plt.axis([0, 4*np.pi, -1, 1])

def func_animate(i):
    x = np.linspace(0, 4*np.pi, 1000)
    y = np.sin(2 * (x - 0.1 * i))

    line.set_data(x, y)

    return line,

ani = FuncAnimation(figure,
                    func_animate,
                    frames=10,
                    interval=50)

ani.save(r'animation.gif', fps=10)

plt.show()

ani = FuncAnimation(figure,
                    func_animate,
                    frames=10,
                    interval=50)

figure 是图形对象，其图将被更新。

func_animate 是在每一帧都要调用的函数。它的第一个参数来自下一个值 frames。

frames=10 等于 range(10)。每帧将 0 到 9 的值传递给 func_animate。我们还可以为 interframe 分配一个帧，例如列表 [0, 1, 3, 7, 12]。

间隔是指以毫秒为单位的帧之间的延迟。

ani.save('animation.gif', fps=10)

我们可以使用诸如 fps 和 dpi 之类的参数将动画保存为 gif 或 mp4。

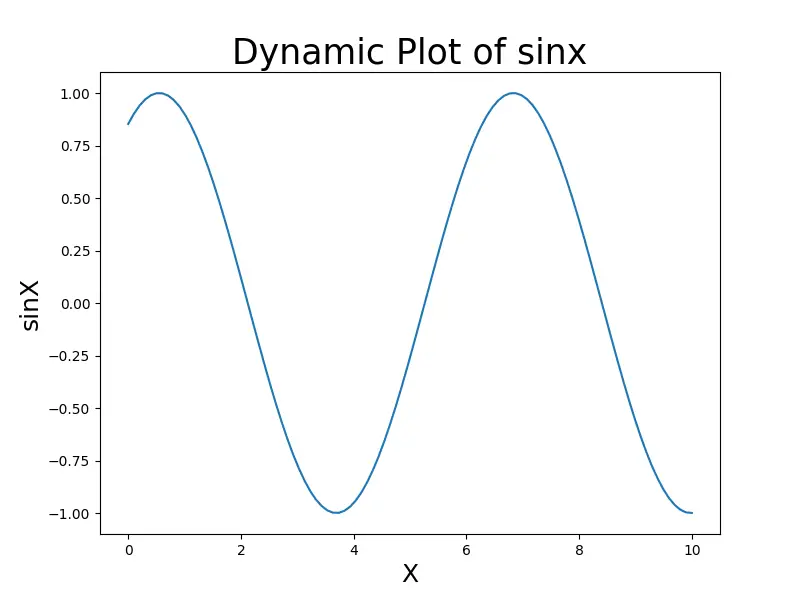

canvas.draw() 和 canvas_flush_events()

我们可以通过使用 set_xdata() 和 set_ydata() 更新变量 x 和 y 来实时更新绘图，然后使用 canvas.draw() 通过动画显示更新，它是 JavaScript 的方法。

import numpy as np
import time
import matplotlib.pyplot as plt

x = np.linspace(0, 10, 100)
y = np.cos(x)

plt.ion()

figure, ax = plt.subplots(figsize=(8,6))
line1, = ax.plot(x, y)

plt.title("Dynamic Plot of sinx",fontsize=25)

plt.xlabel("X",fontsize=18)
plt.ylabel("sinX",fontsize=18)

for p in range(100):
    updated_y = np.cos(x-0.05*p)

    line1.set_xdata(x)
    line1.set_ydata(updated_y)

    figure.canvas.draw()

    figure.canvas.flush_events()
    time.sleep(0.1)

在这里，x 和 y 的值被重复更新，并且图也被实时更新。

plt.ion() 打开交互模式。如果未调用该图，则不会更新。

canvas.flush_events() 是一种基于 JavaScript 的方法，用于在每次迭代时清除图形，以使后续图形不会重叠。

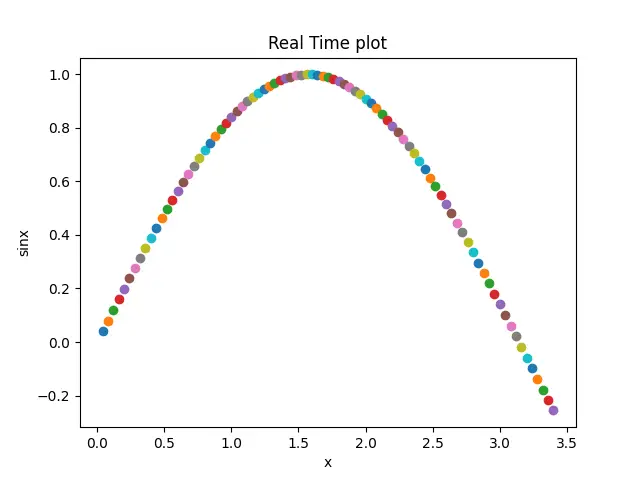

Matplotlib 实时散点图

但是，要画实时分散图，我们只需更新 x 和 y 的值并在每次迭代中添加分散点即可。在这种情况下，我们不需要清除每个图形，因为散点图通常表示平面中的一个不同点，并且这些点几乎没有重叠的机会。

import numpy as np
import matplotlib.pyplot as plt
x=0
for i in range(100):
    x=x+0.04
    y = np.sin(x)
    plt.scatter(x, y)
    plt.title("Real Time plot")
    plt.xlabel("x")
    plt.ylabel("sinx")
    plt.pause(0.05)

plt.show()
