我们可以通过设置 loc 参数的值来指定图例在图形中的位置。

示例：Matplotlib 在图形坐标中指定图例位置

import matplotlib.pyplot as plt

x=[1,2,3]
y1=[0.5*i+1 for i in x]
y2=[2*i+1 for i in x]

fig,ax=plt.subplots(2,1)

ax[0].plot(x,y1,'b-',label="0.5x+1")
ax[0].plot(x,y2,'g-',label="2x+1")
ax[0].legend(loc="best")

ax[1].plot(x,y1,'b-',label="0.5x+1")
ax[1].plot(x,y2,'g-',label="2x+1")
ax[1].legend(loc="lower left")

plt.tight_layout()
plt.show()

输出：

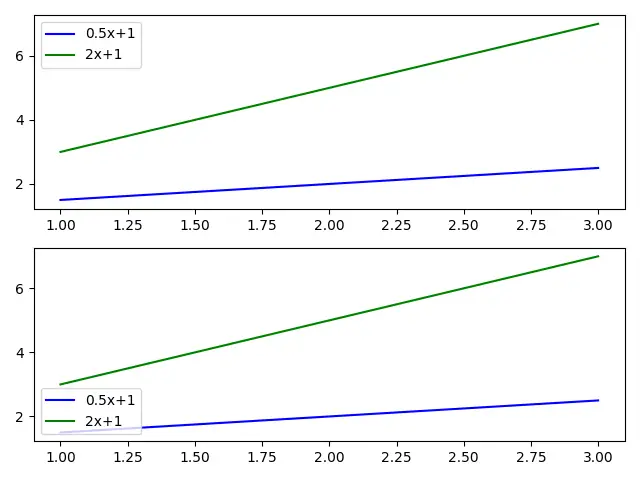

这里，我们有一个有两个子图的图。最上面的子图将 loc 设置为 best；这就将图例放置在图的最佳位置，在此处我们没有任何内容。

类似的情况也发生在底部的第二个子图中：图例被放置在边界框的左下角位置，覆盖了整个轴线。边界框由 bbox_to_anchor 参数指定，其默认值为 (0,0,1,1)。

loc 参数可以取以下任意一个值。

这些位置代表图例相对于 bbox_to_anchor 参数指定的边界框的位置。

同样，我们可以通过改变 bbox_to_anchor 参数的值将图例放置在图中的任何位置。bbox_to_anchor 参数取一个元组，代表坐标，loc 参数指定的角将被放置在那里。

import matplotlib.pyplot as plt

x=[1,2,3]
y1=[0.5*i+1 for i in x]
y2=[2*i+1 for i in x]

fig,ax=plt.subplots(2,1)

ax[0].plot(x,y1,'b-',label="Plot-1")
ax[0].plot(x,y2,'g-',label="Plot-2")
ax[0].legend(loc="upper left", bbox_to_anchor=(0.9,0.75))
ax[0].scatter((0.9),(0.75), s=70, c="red",transform=ax[0].transAxes)

ax[1].plot(x,y1,'b-',label="Plot-1")
ax[1].plot(x,y2,'g-',label="Plot-2")
ax[1].legend(loc="center right", bbox_to_anchor=(0.6,0.4))
ax[1].scatter((0.6),(0.4), s=70, c="red",transform=ax[1].transAxes)

plt.tight_layout()
plt.show()

输出：

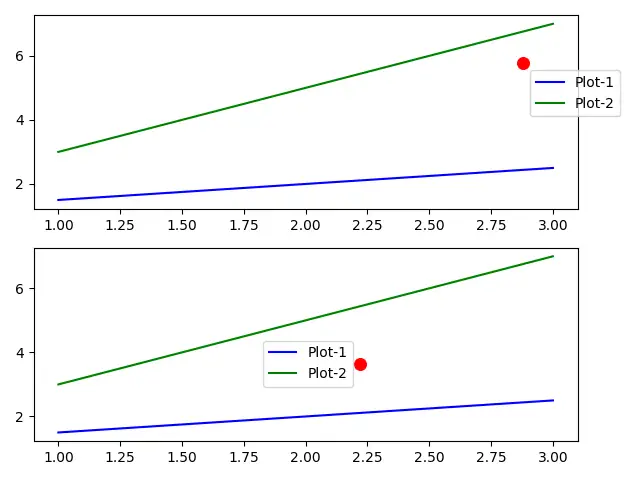

在顶部的子图中，我们将 bbox_to_anchor 设置为 (0.9,0.75)，由子图上的红点标示。loc 参数"upper left"的值表示图例的左上角，放在红点处。

底部的子图，bbox_to_anchor 设置为 (0.6,0.4)，由图中底轴的红点标示。loc 的值设置为"center right"；因此，底轴图例的右边中心在红点处。
